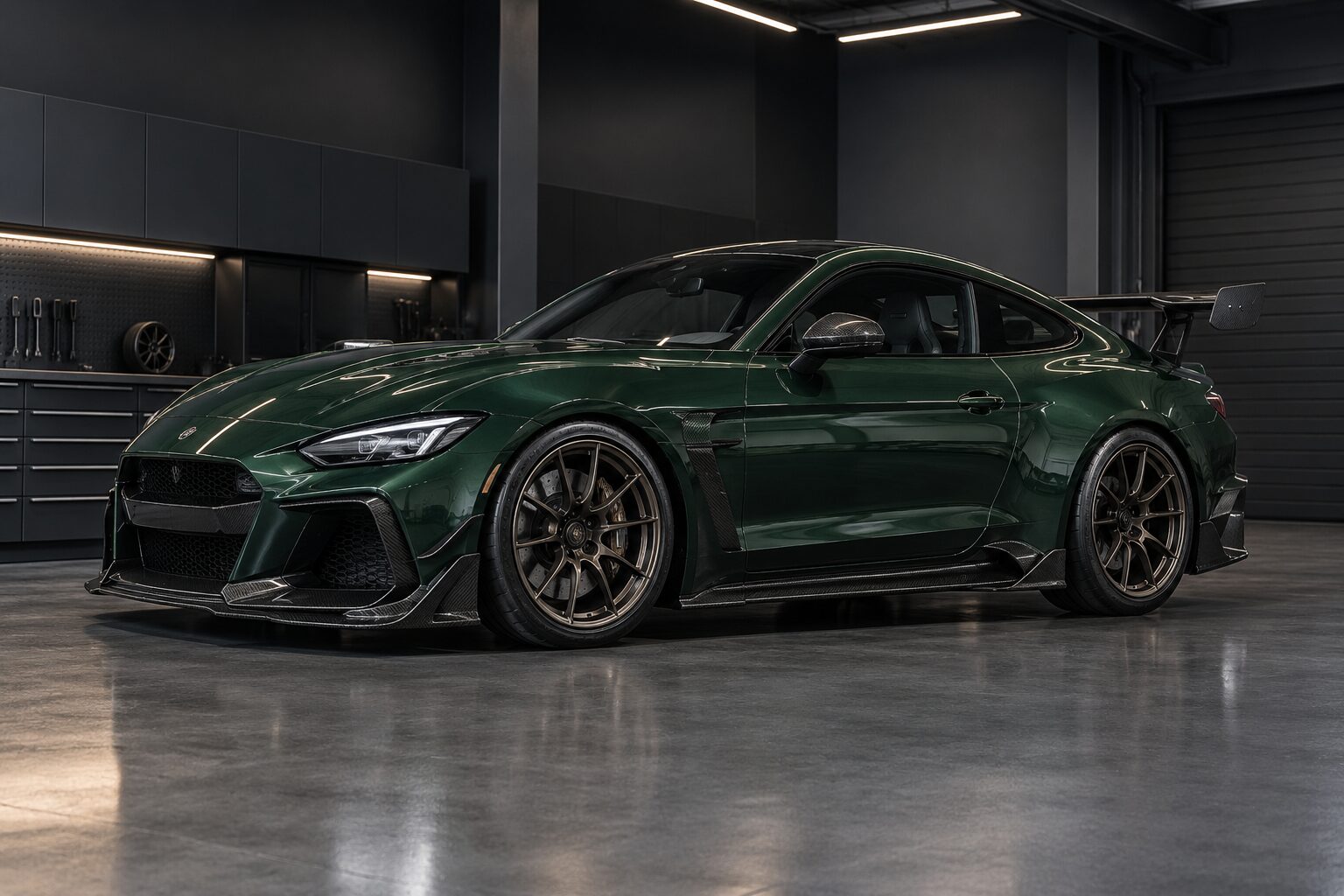

Сплиттер, диффузор, спойлер и антикрыло — чем отличаются элементы обвеса автомобиля
Сплиттер, диффузор, спойлер и антикрыло выполняют разные задачи, хотя все они относятся к внешним элементам обвеса автомобиля. Сплиттер управляет потоком у переднего бампера, диффузор помогает воздуху выходить из-под днища, спойлер уменьшает нежелательный отрыв и завихрения, а антикрыло создаёт направленную аэродинамическую нагрузку за счёт разницы давления над и под профилем.
На дорожном автомобиле форма, высота установки и клиренс важнее громкого названия детали. Декоративная копия без расчёта может не давать измеримого эффекта, увеличивать сопротивление, нарушать охлаждение или цепляться за асфальт. Поэтому элемент оценивают как часть системы: кузов, днище, подвеска, колёса и скорость работают вместе.
Элементы обвеса автомобиля — технический словарь
Обвесом называют наружные детали, которые изменяют геометрию кузова, внешний вид или движение воздуха вокруг автомобиля. В комплект могут входить бамперы, накладки порогов, расширители арок, сплиттеры, канарды, диффузоры, спойлеры и антикрылья. Не каждый элемент аэродинамический: часть деталей защищает кузов, расширяет арку или формирует дизайн.
| Элемент | Где расположен | Основная функция | Зависит от |
|---|---|---|---|
| Сплиттер | Внизу переднего бампера | Разделяет поток перед автомобилем | Высоты, жёсткости, герметичности днища |
| Диффузор | Под задней частью кузова | Организует выход воздуха из-под днища | Гладкости днища, угла подъёма, клиренса |
| Спойлер | На крышке багажника, крыше или кромке кузова | Управляет отрывом потока и завихрениями | Формы кормы и положения кромки |
| Антикрыло | Над крышкой багажника или кузовом на опорах | Создаёт аэродинамическую нагрузку | Профиля, угла атаки, высоты и жёсткости креплений |
Если задача шире отдельных определений, последовательность подбора материала, геометрии и креплений описана в статье как выбрать обвес для автомобиля.
Для чего нужен сплиттер на автомобиле
Сплиттер разделяет воздух, который подходит к передней части автомобиля. Часть потока проходит над деталью и через отверстия бампера, а часть направляется вокруг кузова. При согласованном днище сплиттер также ограничивает попадание воздуха под автомобиль.
Как движется воздух вокруг сплиттера
Перед бампером возникает зона повышенного давления, а под выступающей кромкой давление может быть ниже. Разница давлений создаёт нагрузку на переднюю ось. Однако эффект зависит от скорости и от того, куда воздух попадает после передней кромки.
| Верхний поток | Воздух → бампер → радиаторы или обход кузова |
|---|---|
| Нижний поток | Воздух → передняя кромка → ограниченный канал под днищем |
| Результат | Меньше воздуха под передней частью при правильной герметизации |
Если за сплиттером находится открытая полость, сорванный подкрылок или неровное днище, поток быстро становится турбулентным. Большая выступающая «полка» сама по себе не гарантирует прижимную силу.
Почему сплиттер должен быть жёстким
Рабочий сплиттер не должен заметно прогибаться под нагрузкой. Мягкая декоративная накладка меняет угол, вибрирует и передаёт усилие на слабые точки бампера. У функциональной детали нагрузку распределяют на силовые крепления или рассчитанные кронштейны.
Слишком жёсткая деталь, закреплённая только на тонком пластике, тоже опасна. При касании бордюра она способна вырвать часть бампера. Для города заранее определяют, какая часть должна быть сменной и как будет происходить безопасное разрушение крепежа.
Как клиренс влияет на сплиттер
Чем ниже сплиттер, тем сильнее он зависит от состояния дороги. Лежачий полицейский, въезд на рампу, колея или снег создают контактную нагрузку, которую невозможно оценить только по статичной фотографии.
- Измеряют расстояние до земли в центре и по углам.
- Проверяют передний свес — расстояние от колеса до края детали.
- Оценивают угол въезда на парковку и эвакуатор.
- Учитывают просадку подвески при торможении и полной загрузке.
- Оставляют доступ к буксировочной проушине и крепежу защиты.
Что такое задний диффузор автомобиля
Диффузор — это расширяющийся канал в задней части днища, который помогает потоку под автомобилем замедлиться и выйти с меньшими потерями. Его задача не в том, чтобы просто закрыть бампер вертикальными рёбрами. Рабочая геометрия начинается до задней кромки и связана с формой днища.
Принцип работы диффузора простыми словами
Воздух под автомобилем движется в ограниченном пространстве, а в диффузоре канал постепенно увеличивается. При корректном угле поток остаётся прикреплённым к поверхности, давление восстанавливается постепенно, а разрежение под днищем используется эффективнее.
| Под днищем | Узкий канал → более высокая скорость потока |
|---|---|
| В диффузоре | Плавное расширение → снижение скорости без резкого срыва |
| За автомобилем | Организованный выход → меньше потерь и хаотичных завихрений |
Слишком резкий подъём поверхности вызывает отрыв потока. Тогда декоративный канал может выглядеть эффектно, но не выполнять расчётную функцию.
Для чего нужны вертикальные рёбра диффузора
Вертикальные рёбра помогают ограничивать поперечное перемещение воздуха и стабилизировать отдельные каналы. Они не создают эффект сами по себе. Если перед ними расположен глушитель, открытая подвеска или глубокие полости, поток уже нарушен.
Высокие рёбра на дорожном автомобиле также уменьшают практический просвет и могут мешать доступу к буксировочной петле. Поэтому их размер выбирают после осмотра автомобиля снизу.
Как выхлоп влияет на диффузор
Диффузор должен учитывать температуру и направление выхлопных газов. Наконечник нельзя зажимать вплотную к композиту или окрашенному пластику. Нужны термостойкие экраны, зазоры и возможность теплового расширения.
После монтажа проверяют, не коптит ли выхлоп кромку и не нагревается ли крепёж. Карбоновая поверхность тоже имеет смолу и лак, которым вреден локальный перегрев.
Чем спойлер отличается от антикрыла
Спойлер взаимодействует с потоком как продолжение поверхности кузова, а антикрыло работает как отдельный аэродинамический профиль. У спойлера обычно нет выраженного зазора под всей рабочей плоскостью. У антикрыла воздух проходит и сверху, и снизу.
| Признак | Спойлер | Антикрыло |
|---|---|---|
| Положение | На кромке кузова или близко к ней | На опорах в свободном потоке |
| Принцип | Меняет момент отрыва и структуру следа | Создаёт разницу давления на профиле |
| Регулировка | Обычно фиксированная | Может иметь настройку угла атаки |
| Крепление | Распределено по поверхности панели | Передаёт нагрузку через опоры |
| Риск ошибки | Шум, загрязнение стекла, рост сопротивления | Дисбаланс осей и повреждение крышки |
Что делает спойлер
Спойлер меняет место и характер отрыва воздуха от кузова. На хэтчбеке крышный спойлер может направлять поток дальше от стекла и влиять на завихрения за вертикальной кормой. На седане небольшой элемент на крышке багажника формирует более чёткую кромку отрыва.
Спойлер на седане
Спойлер седана устанавливают там, где поток с крыши и заднего стекла подходит к крышке багажника. Высота и наклон должны соответствовать форме кузова. Слишком высокий декоративный элемент способен увеличить сопротивление без полезного изменения баланса.
При монтаже проверяют открывание багажника, работу электропривода, доступ к антеннам и герметичность отверстий. Масса детали не должна перегружать петли и газовые упоры.
Спойлер на хэтчбеке и кроссовере
Крышный спойлер управляет потоком над задним стеклом и верхней частью кормы. Он может уменьшить попадание грязного вихря на стекло, но результат зависит от угла крыши и общей геометрии. Универсальная накладка редко повторяет расчётную линию конкретной модели.
Как работает антикрыло
Антикрыло создаёт аэродинамическую силу благодаря профилю и углу атаки. В автомобильной установке результирующая сила направлена вниз, но одновременно растёт сопротивление. Чем выше скорость, тем заметнее оба эффекта.
Почему антикрыло поднимают над кузовом
Профиль выводят в более чистый поток, потому что рядом с кузовом воздух уже замедлен и возмущён. Высота опор определяется не стилем, а аэродинамикой конкретной формы. Слишком низкое крыло может работать неравномерно, слишком высокое — создавать лишний рычаг на креплениях.
| Над профилем | Поток и давление отличаются от нижней поверхности |
|---|---|
| Под профилем | Воздух проходит через зазор между кузовом и крылом |
| Через опоры | Нагрузка передаётся на кузов и требует усиления |
Что меняет угол атаки
Увеличение угла атаки обычно повышает нагрузку и сопротивление до момента срыва потока. После критического угла эффективность падает, а турбулентность растёт. Настройку нельзя делать «на глаз», если от неё ожидают функциональный результат.
Дорожное положение выбирают с запасом по устойчивости и прочности. Трековая настройка может быть непригодна для высокой скорости на прямой или повседневного расхода топлива.
Почему важны точки крепления
Антикрыло нагружает не только воздух, но и панель кузова. Тонкая крышка багажника без усиления может деформироваться, треснуть вокруг отверстий или передавать вибрации. Опоры связывают с жёсткими зонами либо применяют внутренние усилительные пластины.
После сверления металл защищают от коррозии, отверстия герметизируют, а проводку и механизм крышки проверяют на свободный ход. Нагрузка должна восприниматься конструкцией, а не только декоративной внешней панелью.
Почему декоративные копии элементов обвеса не работают
Декоративная деталь может повторять внешний силуэт, но не рабочую геометрию. Отличия скрываются в профиле, жёсткости, высоте, поверхности днища и креплениях. Наличие вертикальных рёбер ещё не превращает накладку в диффузор, а большая полка под бампером — в сплиттер.
- Сплиттер закреплён только на мягком бампере и изгибается.
- Диффузор начинается сразу за открытой нишей без плоского днища.
- Спойлер установлен в зоне, где поток уже отделился от кузова.
- Антикрыло стоит слишком низко и находится в возмущённом воздухе.
- Крепления не рассчитаны на нагрузку и создают трещины.
- Элемент перекрывает радиатор, тормозные воздуховоды или датчики.
Декоративная функция сама по себе допустима. Ошибка начинается, когда внешнему элементу приписывают измеримую аэродинамическую эффективность без расчёта и испытаний.
Как элементы обвеса влияют друг на друга
Передняя и задняя аэродинамика должны сохранять баланс автомобиля. Если увеличить нагрузку только на одну ось, поведение на скорости может измениться. Большое заднее антикрыло без согласованной передней части способно разгрузить передние колёса относительно задних; агрессивный сплиттер без контроля задней части даёт обратный дисбаланс.
Подвеска определяет положение кузова относительно дороги. Высота, крен и продольный наклон меняют рабочие зазоры. Практические последствия изменения дорожного просвета разобраны в статье о занижении автомобиля и настройке подвески.
Как колёса и шины связаны с обвесом
Колёса влияют на дорожный просвет, положение кузова и пространство внутри арок. Изменение полного диаметра шины может поднять или опустить автомобиль, а новый вылет — изменить загрязнение боковин и контакт с расширителями.
Неподрессоренная масса и жёсткость шины также влияют на то, как автомобиль проходит неровности. Низкий сплиттер будет чаще касаться дороги, если подвеска отрабатывает удар иначе. Отличия технологий дисков описаны в материале кованые или литые диски.
Практические ограничения городской эксплуатации
Городской обвес проектируют с учётом рамп, бордюров, снега, мойки и обслуживания. Максимальная аэродинамическая площадь не всегда даёт лучший повседневный результат.
| Ситуация | Уязвимый элемент | Что проверить |
|---|---|---|
| Лежачий полицейский | Сплиттер и боковые пороги | Клиренс, передний свес, просадку при торможении |
| Въезд на подземную парковку | Передняя губа и диффузор | Угол въезда и перелом рампы |
| Высокий бордюр | Сплиттер | Расположение камеры и парктроников, запас до кромки |
| Снег и ледяная колея | Все нижние элементы | Сменные крепления и доступ для очистки |
| Автоматическая мойка | Антикрыло и выступающие канарды | Совместимость со щётками — обычно предпочтительна ручная мойка |
| Эвакуация | Сплиттер и диффузор | Угол платформы и доступ к буксировочным точкам |
Как проверить обвес перед установкой
Любой элемент сначала примеряют без окраски и финишного покрытия. Сухая сборка показывает зазоры, положение креплений, работу дверей и крышки багажника, доступ к датчикам и реальный клиренс.
- Определить функцию детали: дизайн, защита или аэродинамика.
- Проверить совместимость с модификацией и комплектацией.
- Осмотреть материал, симметрию и качество поверхности.
- Установить элемент временно и измерить зазоры.
- Проверить охлаждение, выхлоп, датчики и буксировочные точки.
- Смоделировать максимальный ход подвески и поворот колёс.
- Продумать ремонтопригодность и безопасное касание дороги.
- Только после этого красить, ламинировать или оклеивать деталь.
Как выбрать элемент под задачу
Выбор начинается с условий эксплуатации, а не с каталожной фотографии. Для городского автомобиля чаще подходит умеренный сплиттер, аккуратный спойлер и диффузор, не уменьшающий критически дорожный просвет. Для проекта с трековыми задачами требуется расчёт баланса, жёсткие крепления и возможность настройки.
- Нужен визуальный акцент: выбирают совместимую декоративную деталь и честно оценивают её как дизайн.
- Нужна защита: используют сменные нижние накладки и защитную плёнку на стабильных поверхностях.
- Нужна устойчивость на скорости: проектируют систему передних и задних элементов вместе.
- Нужна трассовая настройка: добавляют измерения, регулировку и испытания.
Чек-лист владельца перед заказом
До покупки нужно получить ответы на технические вопросы.
- Какую функцию должен выполнять каждый элемент.
- Из какого материала изготовлена деталь и какова её масса.
- Куда передаётся нагрузка от сплиттера или антикрыла.
- Как изменится минимальный клиренс и угол въезда.
- Не перекрываются ли радиаторы, воздуховоды, радары и камеры.
- Сохраняется ли доступ к выхлопу, крепежу и буксировочным точкам.
- Можно ли заменить повреждённую часть отдельно.
- Как обслуживать и мыть автомобиль после установки.
- Нужны ли усиления, калибровки или оформление изменений.
Рабочий обвес — это согласованная конструкция, а не набор самых крупных деталей. Сплиттер, диффузор, спойлер и антикрыло оценивают по геометрии потока, прочности креплений и реальным дорогам, по которым ездит автомобиль. Подобрать и установить комплект можно в разделе обвесы для автомобиля Prive Car Club.
Как материал влияет на работу элемента
Материал обвеса выбирают по жёсткости, массе, ремонтопригодности и способу крепления. Для нагруженных деталей важна не декоративная фактура, а конструкция и направление волокон. Отличия настоящего композита, ламинации и имитации разобраны в статье карбон для автомобиля.
