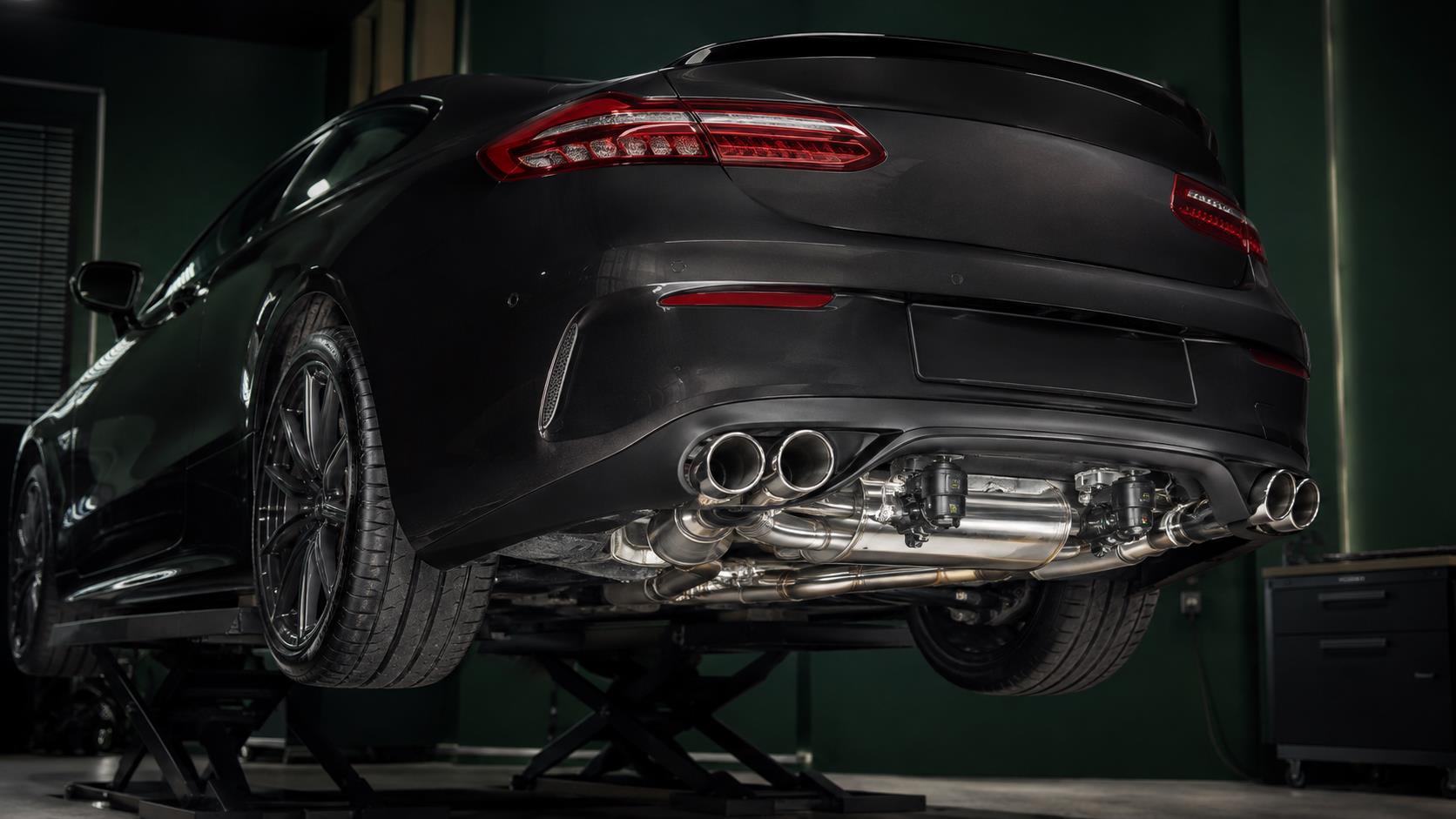

Управляемая выхлопная система: как работают клапаны и меняется звук автомобиля
Управляемая выхлопная система меняет маршрут отработавших газов с помощью клапанов: в закрытом режиме поток проходит через дополнительные камеры глушителя, а в открытом — по более прямому каналу. Поэтому водитель получает два характера звука без замены всей трассы перед каждой поездкой: спокойный для двора и трассы, более насыщенный — для динамичного режима.
Клапаны не создают звук из ничего. Итоговый тембр задают двигатель, порядок работы цилиндров, турбокомпрессоры, диаметр труб, резонаторы, катализаторы и сажевые фильтры. Грамотно спроектированный активный выхлоп меняет громкость и спектр, но не превращает рядную «четвёрку» в V8.
Для ежедневного автомобиля оптимальна система с сохранением штатных экологических компонентов, рассчитанными резонаторами и автоматическим режимом управления. Если требуется комплексная доработка, сначала согласуют цель на странице «Выхлопная система», а затем подбирают конфигурацию под конкретный мотор, кузов и сценарий эксплуатации.
Как работает выхлопная система с клапанами
Клапан — это поворотная заслонка внутри трубы, которая открывает или перекрывает один из каналов выпускного тракта. В тихом положении газы направляются через более длинный путь, перфорированные трубки и звукопоглощающие камеры. В спортивном положении сопротивление акустического тракта уменьшается, а низкие и средние частоты становятся заметнее.
Привод заслонки бывает вакуумным или электрическим. Вакуумный актуатор прост и устойчив к температуре, но требует магистрали и управляющего соленоида. Электропривод точнее позиционирует клапан, проще связывается с контроллером и может открывать заслонку не только полностью, но и частично.
| Режим | Положение клапана | Что слышит водитель | Когда применять |
|---|---|---|---|
| Тихий | Закрыт или открыт частично | Меньше низкочастотного гула и резких пиков | Двор, ранний запуск, дальняя поездка |
| Спортивный | Открыт | Громче разгон, яснее работа цилиндров и переключения | Динамичная езда в допустимых условиях |
| Автоматический | Меняется по алгоритму | Спокойный фон при равномерном движении, более насыщенный звук под нагрузкой | Ежедневная эксплуатация |
От чего зависит звук управляемого выхлопа
Тембр выхлопа определяется всей системой от выпускного коллектора до насадок, а не одной заслонкой. У двух автомобилей с одинаковым диаметром труб звук будет разным, если отличаются число цилиндров, рабочий объём, турбины или штатные фильтры.
Архитектура двигателя и порядок вспышек
Число цилиндров и интервалы между импульсами формируют базовый ритм. V8 с крестообразным коленвалом создаёт иной набор частот, чем рядная шестёрка или V6. Изменить этот фундамент глушителем нельзя, зато можно убрать неприятные резонансы и подчеркнуть естественный тон мотора.
Турбина, катализатор и сажевый фильтр
Турбокомпрессор сам гасит часть звуковой энергии выпускных импульсов. Катализатор и бензиновый сажевый фильтр GPF/OPF дополнительно сглаживают высокие частоты. Их удаление ради звука меняет экологическую конфигурацию автомобиля, может вызвать ошибки диагностики и не относится к корректной установке клапанного cat-back.
Диаметр труб и конструкция резонаторов
Увеличение диаметра трубы не гарантирует красивый или полезный результат. Слишком большая трасса может снизить скорость потока на части режимов и усилить монотонный низкочастотный гул. Диаметр рассчитывают с учётом мощности, расхода газов, компоновки днища и целевых оборотов.
Резонатор работает с определённым диапазоном частот. Камера Гельмгольца или боковая четвертьволновая ветвь может ослабить проблемный тон без общего «удушения» системы. Для этого сначала фиксируют обороты, скорость и передачу, при которых возникает гул, а потом корректируют длину и объём резонатора.
Добавляет ли открытый клапан мощность
Открытый клапан сам по себе редко даёт заметный прирост мощности на серийном автомобиле. Он уменьшает сопротивление только на участке, который обходит часть глушителя; катализаторы, фильтры, турбины и остальная трасса остаются на месте. Реальный эффект зависит от того, был ли штатный выпуск ограничением для конкретной конфигурации двигателя.
Изменение лучше проверять на одном стенде, на одном топливе и при сопоставимой температуре воздуха. Один замер «до» и один «после» не отделяют эффект детали от разброса температуры, давления наддува и адаптаций блока управления. Для дорожного проекта качество звука и отсутствие ошибок обычно важнее малой разницы пиковой мощности.
Что такое дрон выхлопа и почему он утомляет
Дрон — это устойчивый низкочастотный гул в салоне при постоянных оборотах и нагрузке. Чаще всего он проявляется на высшей передаче во время равномерного движения, когда частота выпускных импульсов совпадает с резонансом кузова или салона.
На практике автомобиль может звучать эффектно при разгоне, но утомлять на 100–120 км/ч. Поэтому испытание проводят не только на месте: проверяют холодный запуск, плавный разгон, сброс газа и несколько минут движения на каждой типичной крейсерской скорости.
- Сохраняют или добавляют резонатор, настроенный на проблемную частоту.
- Меняют длину обходного канала и положение клапана.
- Исключают касание труб, теплозащиты и кузова.
- Проверяют опоры выпуска: слишком жёсткие подвесы передают вибрацию в салон.
- Настраивают автоматическое закрытие заслонки в зоне резонанса.
Какие материалы подходят для клапанного выхлопа
Для большинства дорожных проектов подходит нержавеющая сталь, а титан выбирают ради снижения массы и особого тембра. Материал должен выдерживать температуру, конденсат, реагенты и циклическое расширение без трещин на швах.
| Материал | Сильная сторона | Ограничение | Типичный сценарий |
|---|---|---|---|
| Нержавеющая сталь | Ремонтопригодность, стойкость к коррозии, предсказуемая сварка | Выше масса | Ежедневный автомобиль |
| Титан | Ниже масса, яркий металлический оттенок звука | Дороже материал и работа, требовательнее технология сварки | Спорткар или проект с контролем массы |
| Жаропрочный никелевый сплав | Высокая термостойкость при малой толщине стенки | Очень высокая стоимость и сложный ремонт | Экстремальная температура и специальные проекты |
Марка сплава важнее слова «нержавейка» в описании. Для наружной дорожной части часто применяют аустенитные стали семейства 300, но конкретный выбор зависит от температуры участка, способа сварки и бюджета. Швы после изготовления осматривают на непровар, поры и внутренние выступы.
Где ставят клапаны и почему расположение имеет значение
Клапан ставят там, где он сможет управлять потоком без перегрева привода и контакта с кузовом. Слишком близкое размещение к горячей части повышает нагрузку на втулки, мотор и проводку; слишком далёкое ограничивает влияние на звук.
Перед изготовлением трассы проверяют ход подвески, кардана, приводов, рулевых тяг и теплозащитных экранов. Зазор оценивают не только на подъёмнике: двигатель и выпуск перемещаются на опорах при разгоне и торможении.
Одна заслонка или две
Количество клапанов определяется схемой выпуска, а не желанием получить «двойной эффект». На двухпоточной трассе отдельные заслонки позволяют сохранить симметрию сопротивления. В однопоточной системе достаточно одного узла, если обходной канал рассчитан корректно.
Как управляются клапаны выхлопной системы
Управление может выполняться кнопкой, пультом, приложением или автоматическим контроллером. Простой ручной режим понятен, но водитель может случайно оставить заслонку открытой в неподходящей ситуации. Автоматика учитывает обороты, нагрузку, скорость или выбранный режим движения.
Подключение к CAN-шине требует совместимого контроллера и безопасной логики обмена. Нельзя подключать неизвестное устройство к витой паре автомобиля «на пробу»: ошибки монтажа способны нарушить связь между блоками. Питание защищают отдельным предохранителем, проводку укладывают вдали от горячих труб и подвижных деталей.
Какой режим должен включаться после запуска
Безопасная конфигурация возвращается в заранее заданное положение после каждого запуска. Для жилых районов удобен тихий старт, особенно когда холодный двигатель держит повышенные обороты. Если привод или контроллер потерял питание, проектировщик заранее задаёт fail-safe положение и проверяет его физически.
Можно ли поставить управляемый выхлоп без удаления катализаторов
Да, клапанный cat-back или axle-back устанавливают после штатных устройств контроля выбросов. Cat-back заменяет участок после катализатора, а axle-back — заднюю часть после оси. Эти решения позволяют работать со звуком, не вмешиваясь в калибровки двигателя и экологические элементы.
Удаление катализатора, GPF/OPF или датчиков — отдельное вмешательство с техническими и правовыми последствиями. Для дорожного автомобиля разумнее сохранить исправные компоненты и построить нужный тембр за счёт геометрии труб, резонаторов, глушителей и клапанов.
Как проходит установка управляемой выхлопной системы
Правильная установка начинается с замера штатной машины и фиксации цели, а заканчивается дорожным тестом на разных режимах. Один и тот же запрос «хочу громче» может означать глубокий тон на холостом ходу, выразительный разгон или только более слышимые переключения.
- Диагностика. Проверяют герметичность штатного выпуска, ошибки двигателя, состояние опор и теплозащиты.
- Техническое задание. Определяют допустимую громкость, режим холодного запуска, крейсерские скорости и необходимость сохранения заводского вида.
- Компоновка. Выбирают схему bypass, диаметры, резонаторы, глушители, клапаны и места приводов.
- Изготовление. Собирают трассу без натяга, контролируют геометрию и качество швов.
- Электрика. Защищают питание предохранителем, герметизируют разъёмы и проверяют алгоритм управления.
- Испытание. Выполняют холодный и горячий запуск, проверяют утечки, зазоры, дрон и работу во всех режимах.
Если выпуск — часть более крупного проекта, полезно заранее изучить материал о том, что входит в тюнинг автомобиля. Так доработки мотора, тормозов, подвески и звука не конфликтуют между собой.
Мини-кейс: городской спорткар и поездки по трассе
Для автомобиля, который утром выезжает из подземного паркинга, а по выходным проходит сотни километров по трассе, нужны минимум два действительно разных режима. В закрытом положении система должна спокойно переживать холодный запуск и держать ровный фон на крейсерских оборотах. В открытом — давать чистый звук под нагрузкой без металлического дребезга.
На практике сначала отмечают обороты при 90, 110 и 130 км/ч на высшей передаче. Затем на этих точках проверяют обе позиции клапана и автоматическую логику. Если открытый канал вызывает гул на одной скорости, алгоритм временно прикрывает заслонку или конструкцию корректируют резонатором.
Как проверить управляемый выхлоп после установки
Приёмка должна подтверждать механическую безопасность, герметичность и стабильность электроники. Красивый звук на парковке не заменяет проверку под нагрузкой.
- На холодной и горячей системе нет сечения газов на соединениях.
- Трубы и насадки не касаются бампера, защиты, подвески и кузова.
- Обе заслонки, если их две, открываются синхронно.
- Приводы не зависают после прогрева, мойки и нескольких циклов.
- В памяти блоков нет новых ошибок связи или питания.
- На постоянной скорости отсутствует утомляющий резонанс.
- После остывания крепёж и хомуты сохраняют положение.
Как обслуживать выхлоп с клапанами
Клапанную систему осматривают вместе с плановым обслуживанием и после зимнего сезона. Реагенты, конденсат и высокая температура воздействуют на ось заслонки, разъёмы и крепления. Если клапан начал двигаться медленнее, появился дребезг или режимы перестали различаться, узел диагностируют до заклинивания.
Смазку применяют только ту, которую допускает производитель конкретного привода или втулки. Обычный состав может выгореть, собрать абразивную пыль или повредить материал. Электрические разъёмы проверяют на влагу, а вакуумные линии — на трещины и потерю герметичности.
Сколько стоит выхлопная система с клапанами
Стоимость зависит от автомобиля, материала, числа клапанов, сложности трассы и типа управления. Готовый axle-back обычно требует меньше изготовления, чем индивидуальная двухпоточная система с резонаторами и интеграцией в штатные режимы. Титан и сложные насадки увеличивают бюджет, а тесная компоновка днища — трудоёмкость.
Корректная смета появляется после осмотра машины и согласования результата. В неё должны входить детали, изготовление, электрика, крепёж, теплозащита, настройка и дорожная проверка — иначе низкая стартовая цена легко превращается в серию доплат.
Частые вопросы об активном выхлопе
Можно ли ездить всё время с открытыми клапанами?
Технически это зависит от конструкции, но постоянный открытый режим редко удобен. Он может усиливать гул на трассе и мешать при холодном запуске. Автоматический алгоритм оставляет выразительный звук там, где он нужен, и снижает громкость при равномерном движении.
Изменится ли расход топлива?
Исправная клапанная система после катализаторов обычно не даёт измеримого изменения расхода сама по себе. Чаще расход растёт из-за того, что водитель активнее разгоняется ради звука. Если после установки появились ошибки смеси или заметное изменение поведения двигателя, нужна диагностика.
Можно ли сохранить заводские насадки?
Да, штатные или визуально идентичные насадки часто сохраняют. Это удобно, когда владелец хочет скрытую техническую доработку без изменения дизайна бампера. До изготовления измеряют диаметр соединения, глубину посадки и тепловые зазоры.
Подходит ли активный выхлоп для индивидуального проекта?
Да, его можно согласовать с обвесом, карбоновыми элементами, колёсами и настройками режимов движения. Для нестандартной задачи стоит начать со страницы «Индивидуальные решения для авто»: единое техническое задание помогает сохранить функциональность, внешний вид и возможность обслуживания.
Что сообщить мастеру перед заказом
Точное описание условий эксплуатации экономит больше времени, чем подбор звука по коротким роликам. Назовите модель, год, двигатель, штатные режимы, типичные маршруты, желаемый характер звука и ограничения по внешнему виду. Отдельно укажите, нужен ли тихий холодный запуск и на каких скоростях автомобиль чаще всего едет по трассе.
Лучший ориентир — не «максимально громко», а три проверяемых требования: заметная разница режимов, отсутствие дрона и безошибочная работа после прогрева. Именно по ним стоит принимать готовую систему.
